A villanyszerelés nem csak a kábelekről és a szerelvényekről szól. A szabályos, dokumentált kivitelezés kötelező, és minden felelős szakember alapból átadja.

Miért fontos a dokumentáció?

Mert nélküle a rendszer nem tekinthető szabályosnak, és a későbbi felülvizsgálatokon (VBF, érintésvédelem, biztosító, kárszakértő) kérni fogják. Ha nincs meg, utólag pénzért kell pótolni — vagyis kétszer fizetsz ugyanazért.

Ezeket a papírokat kötelező átadni:

• Elektromos tervrajz

• Használati és kezelési útmutató

• CE jelöléses adattábla

• EU megfelelőségi nyilatkozat

Ezek nem extra szolgáltatások. A dokumentáció a munka része.

Miért fontos ez neked?

• Elkerülöd a későbbi plusz költségeket

• A felülvizsgálatokon nem lesz probléma

🏠 Tipikus példa: modern konyha, közös kábel, több nagyfogyasztó

Egy felújítás során gyakran egy többeres kábelben visszük el a három fázist a konyhába. A sütő, a mikró és a pult feletti dugaljak külön fázist kapnak – minden szabályosnak tűnik.

A probléma ott kezdődik, hogy:

• a készülékek egyszerre működnek,

• a terhelés nem szimmetrikus,

• a nulla vezető egyedül viszi vissza az összes áramot,

• és nincs saját túláramvédelme.

Ez a "csendes túlterhelés" a legveszélyesebb.

🛠️ Hogyan lehet biztonságosan kivitelezni?

A megoldás a tudatos tervezés és a megfelelő áramkör‑kialakítás.

✔ 1. Külön áramkörök a nagyfogyasztóknak

Sütő, mikró, mosogatógép, főzőlap – mind külön áramkört igényel.

✔ 2. Ne legyen közös nulla több nagy terhelésű kör között

Ha mégis több fázist viszünk egy kábelben, a nulla vezetőt a várható összegzett terhelésre kell méretezni.

✔ 3. Ne spóroljunk a kábelezésen

A "mindent egy csőben" megoldás ma már nem biztonságos.

✔ 4. Logikus körszétválasztás

Minél több, kisebb, különálló kör → annál biztonságosabb és átláthatóbb a rendszer.

✔ 5. Korszerű védelem alkalmazása

A modern védelmi eszközök hamarabb jelzik, ha a szigetelés melegedni kezd vagy szivárgó áram jelenik meg.

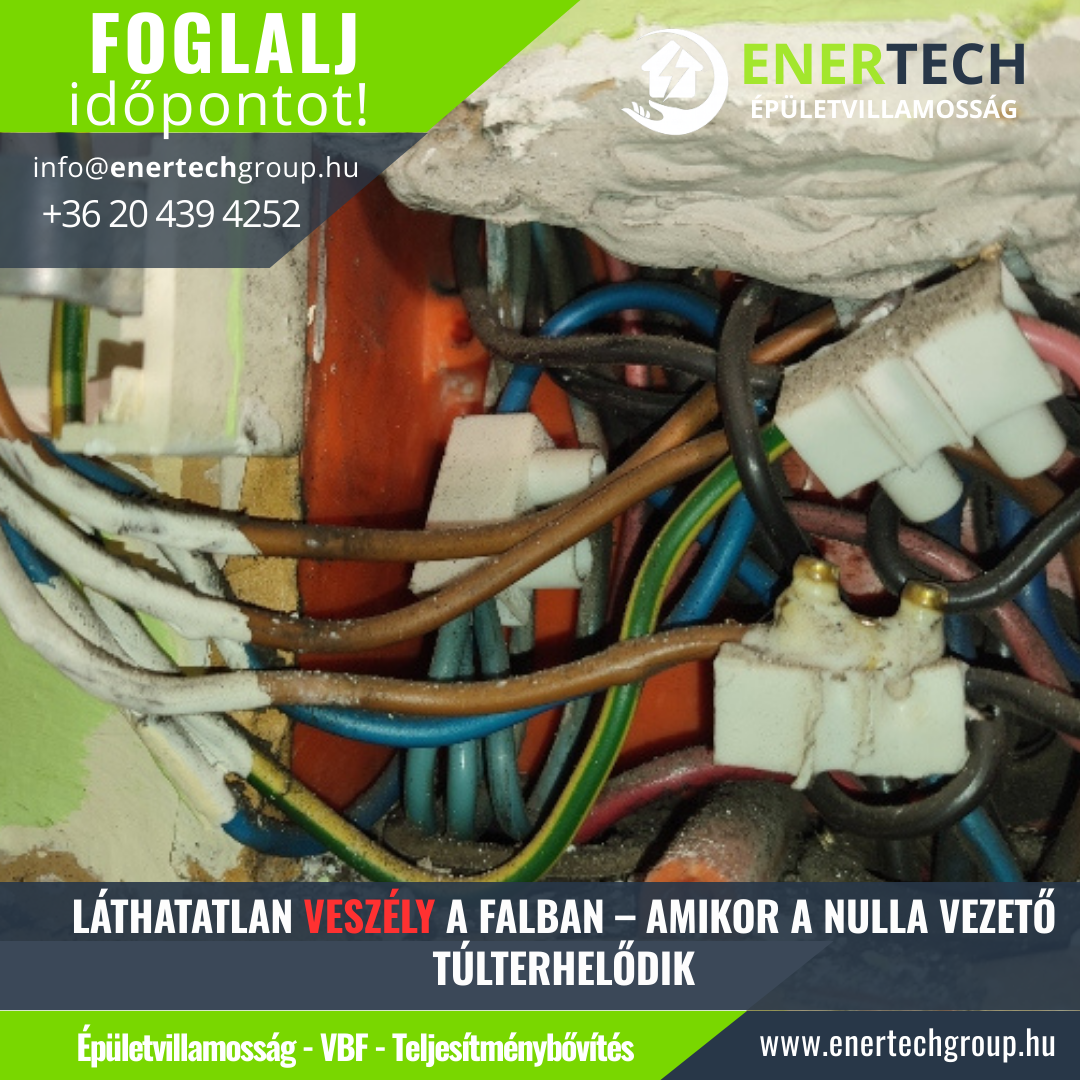

⚡ A közös nulla túlterhelése – rejtett veszély a modern otthonokban

A legtöbb elektromos hiba nem látványos szikrázással indul. Sokszor csendben, a falak mögött kezdődik, és csak akkor vesszük észre, amikor már égett szag terjeng vagy elszíneződött kötődobozra bukkanunk. Ennek egyik leggyakoribb oka: a közös nulla vezető túlterhelése.

Ez a jelenség különösen a mai, nagy teljesítményű háztartási gépekkel felszerelt otthonokban jelent komoly kockázatot.

🔍 Miért veszélyes a közös nulla túlterhelése?

A modern konyhákban gyakran egyszerre működik:

• sütő

• mikrohullámú sütő

• vízforraló

• kávéfőző

• egyéb nagyfogyasztók

A fázisok általában külön védelmet kapnak, de a nulla vezető sok esetben közös. Ez önmagában még nem lenne probléma, de a mai készülékek nem lineáris terhelést jelentenek, ami miatt:

• a nulla vezetőben az áramok nem oltják ki egymást,

• a felharmonikusok összeadódnak,

• a nulla vezető terhelése akár nagyobb is lehet, mint bármelyik fázisé.

A kismegszakítók ezt nem érzékelik, mert csak a fázisokat védik. A nulla vezető pedig csendben melegszik, a szigetelés öregszik, repedezik, majd elszenesedik.

Ez az a hiba, ami hónapok vagy évek múlva jelentkezik – sokszor már kárral együtt.

🧩 Miért fontos ez a megrendelőknek?

• Nagyobb biztonság – kisebb esély tűzre vagy rejtett hibára

• Hosszabb élettartam – a vezetékek és készülékek kevésbé terhelődnek

• Stabilabb hálózat – nem esik le a biztosíték minden nagyobb terhelésnél

• Átláthatóbb rendszer – könnyebb karbantartani és bővíteni

🧠 A villanyszerelés bizalmi szakma

A közös nulla túlterhelése nem elméleti probléma, hanem valós, gyakori és veszélyes jelenség. A profi kivitelezés alapja, hogy:

• előre gondolkodunk,

• nem spórolunk a keresztmetszeten,

• és nem engedünk a "jó lesz ez így is" hozzáállásnak.

A biztonság a részletekben rejlik.

A legkritikusabb szakmai szabály:

A T1–T2–T3 túlfeszültségvédőket csak akkor szabad különböző gyártótól keverni, ha a gyártók ezt laboratóriumi vizsgálatokkal igazolják, és hivatalosan vállalják, hogy az eszközeik együtt is megfelelően működnek. Lássuk be: ilyen tesztet és igazolást egyik gyártó sem fog kiadni, ezért a gyakorlatban tilos keverni a különböző márkák túlfeszültségvédőit. Ha mégis keverik őket, a védelem könnyen hatástalanná válhat, mert nem garantált az időzítés, a maradékfeszültség és a kioldási karakterisztika összehangolása.

És ha nem akarsz T3-at?

Akkor teljesen őszintén: bármilyen olcsó T1+T2 is elég lesz, mert T3 nélkül úgysem lesz teljes védelem. A drágább eszközök előnye T3 nélkül nem tud érvényesülni.

Kötelező túlfeszültségvédelem társasházakban – villám, trafózárlat és egy kritikus szabály, amit sokan elfelejtenek ⚡

A túlfeszültség nem csak villámcsapáskor jelenik meg. Egy trafózárlat, hálózati kapcsolási hiba vagy egy rossz impulzus is elég ahhoz, hogy tönkremenjen a TV, router, kazánvezérlő, töltők vagy akár a teljes okosotthon-rendszer.

Sokan azt gondolják, hogy "nem baj, biztosítva vagyok", de a valóság az, hogy a biztosítók a legtöbb esetben nem fizetnek, ha nincs kiépítve a szabvány szerinti, teljes körű túlfeszültségvédelem. A jó hír: megfelelő védelemmel mindez megelőzhető.

Társasházakban így néz ki a szabályos védelem

1) Ha a társasházi főelosztóban VAN túlfeszültség-levezető

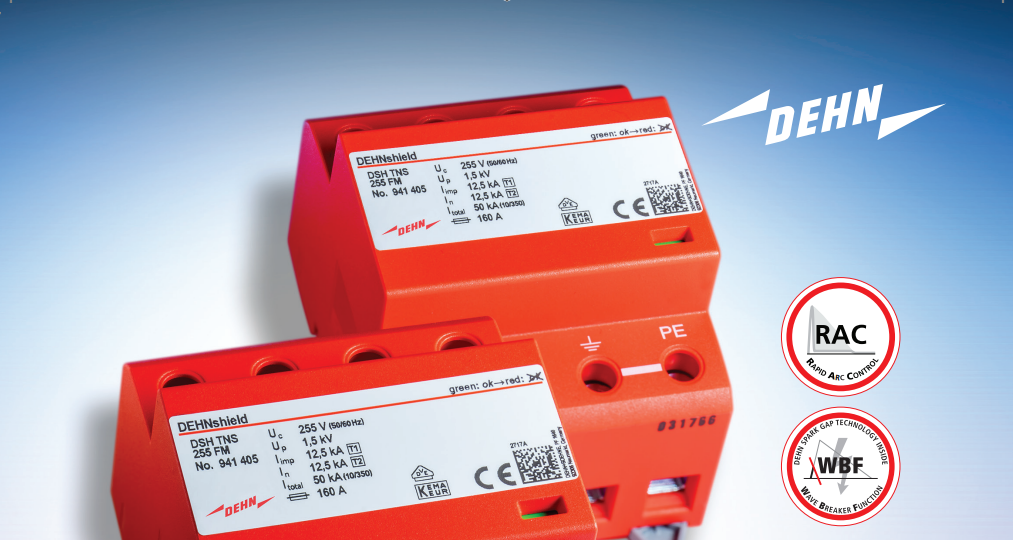

→ A lakásokban elegendő a DHEN rendszer (T2 + T3 kombináció).

2) Ha a társasházi főelosztóban NINCS túlfeszültség-levezető

→ A lakáselosztóban kötelező a T1+T2.

A T1+T2 szépen levezeti a nagy energiájú villám- és kapcsolási túlfeszültségeket, de van egy fontos részlet:

T3 nélkül a maradékfeszültség kb. 1200 V körül marad.

Ez sok modern elektronika számára már halálos érték.

A teljes körű védelemhez ezért T3 is kell

– a dugaljak mögé vagy közvetlenül a készülék elé. Ez viszi le a maradékot kb. 600 V alá, amit a legtöbb eszköz már biztonsággal elvisel.
